Программа «Новая Жизнь»
электрических машин
Восстановление любых электродвигателей
Нас выбрали
более 900 компаний,
среди которых:
- Генерирующие компании
- Металлургические заводы
- Компании химической промышленности
- Горно-обогатительные комбинаты
- Буровые компании
- Нефтеперерабатывающие заводы
- Целлюлозно-бумажные комбинаты
- Цементные заводы
География
Россия и Евразийский регион
Ремонт и модернизация электродвигателей различных типов
- На собственной производственной базе
- На производственной базе заказчика *
- На месте установки электрической машины *
- В сервисном центре
* Необходима консультация
специалиста

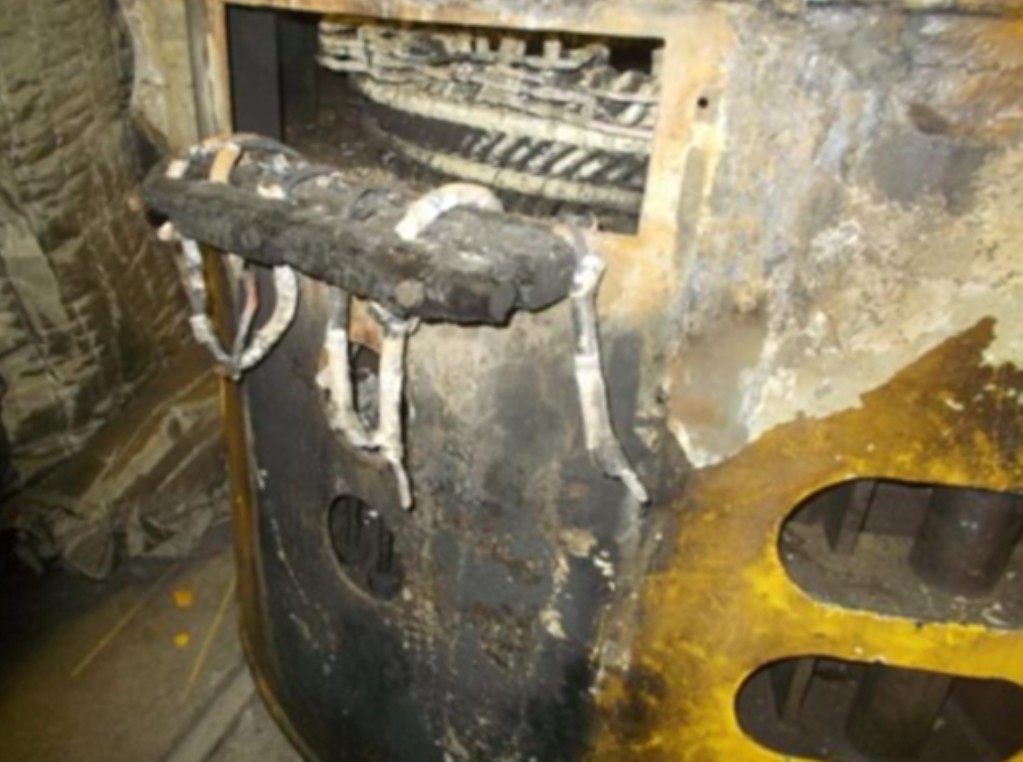

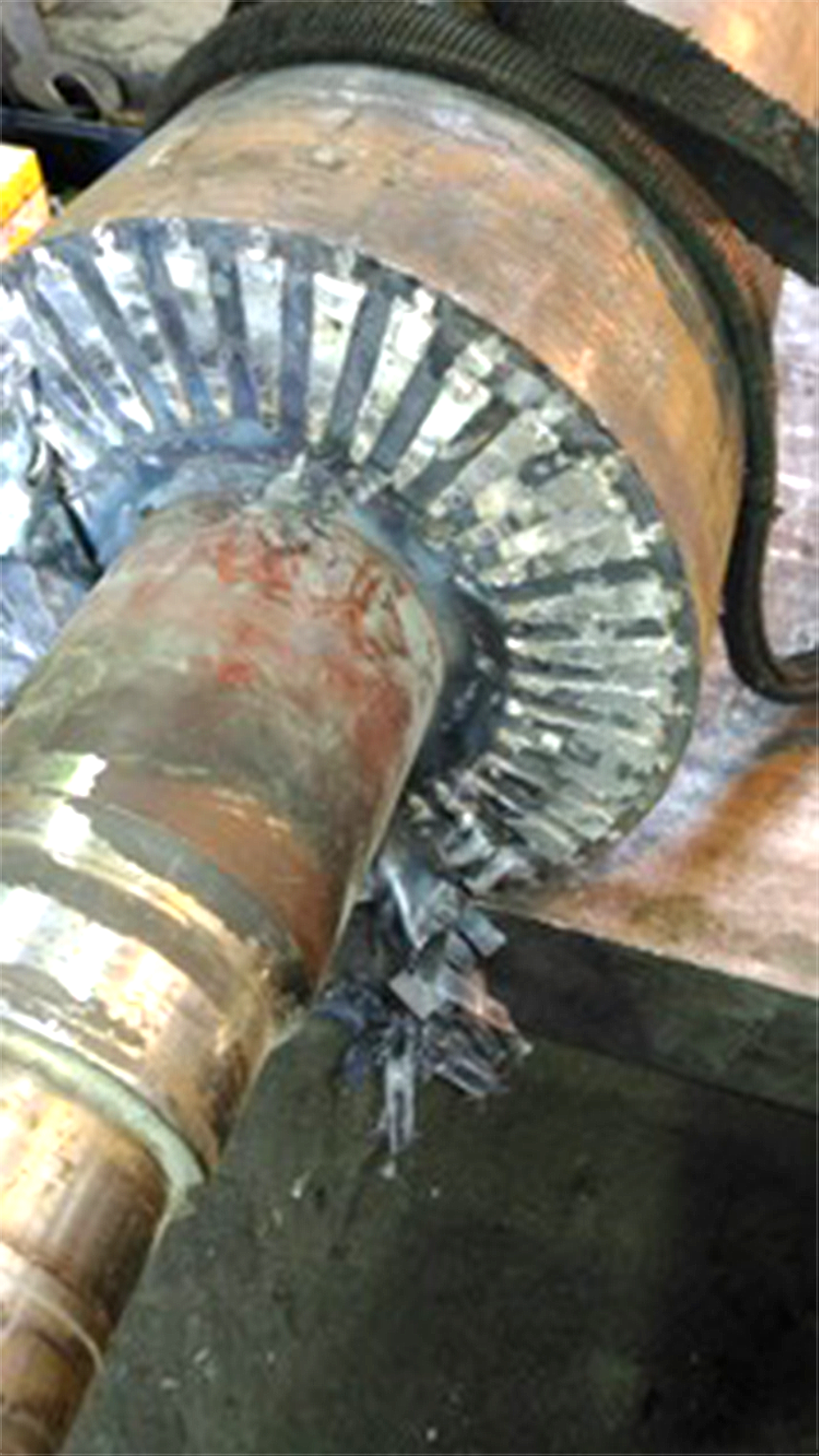

1. Дефектация

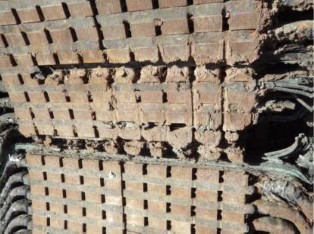

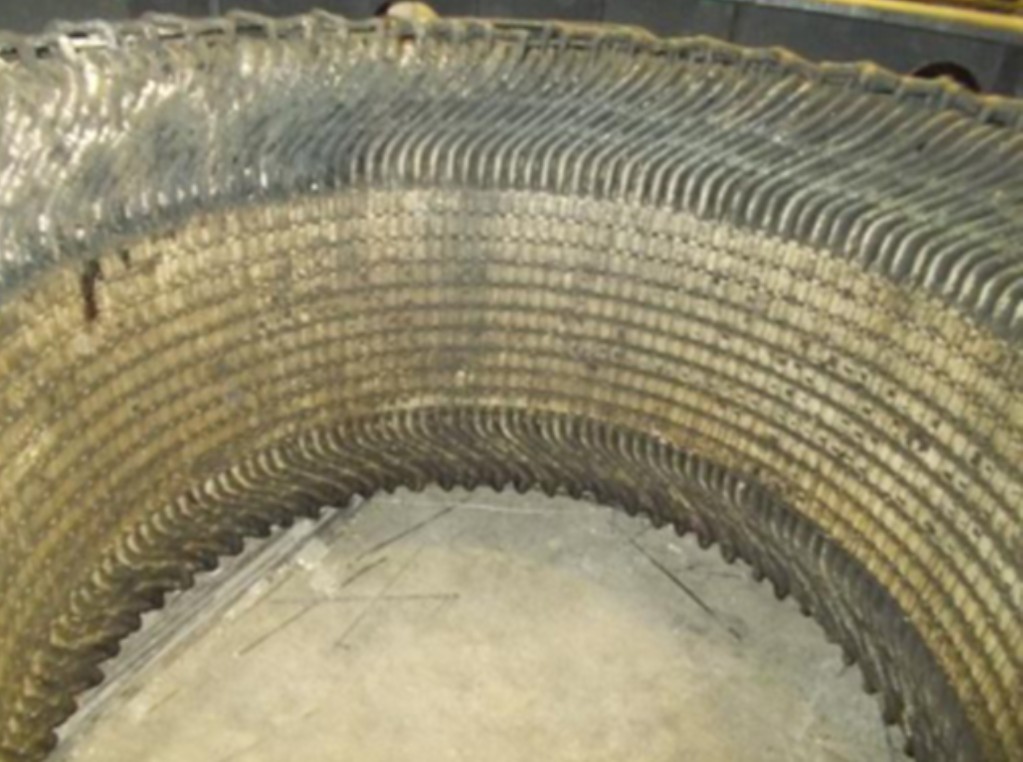

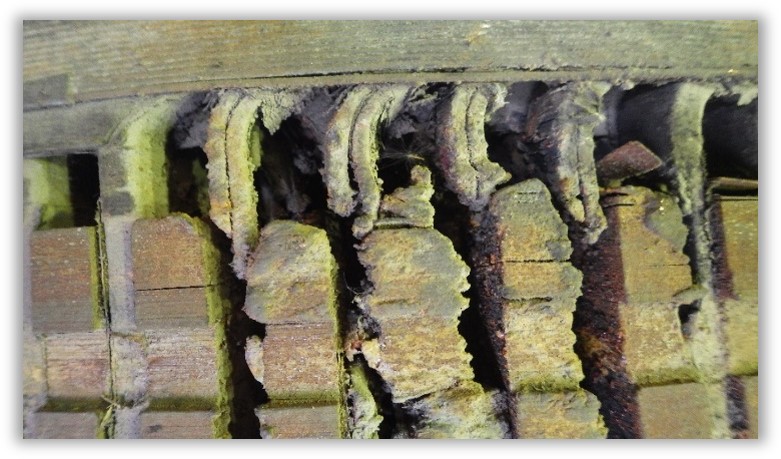

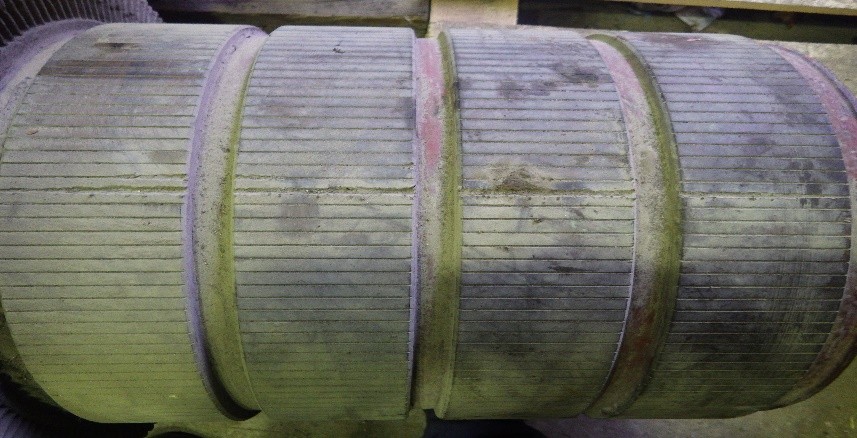

Требуется замена активного железа

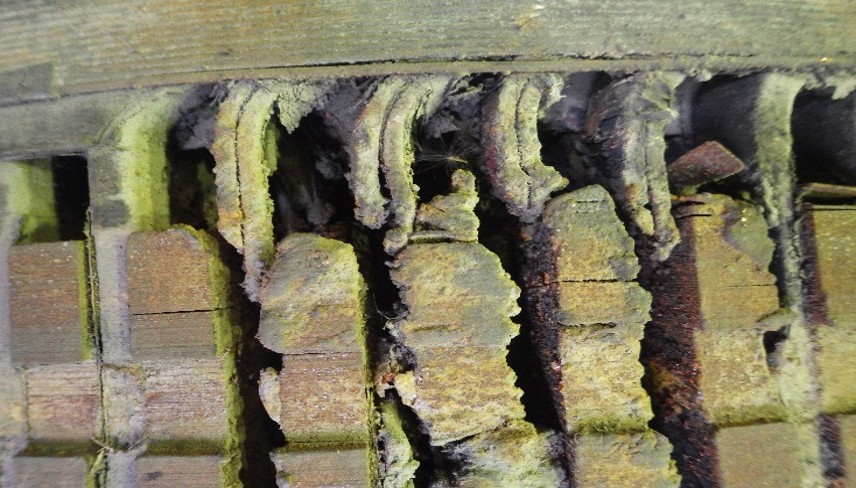

Невидимые повреждения
Невидимые повреждения

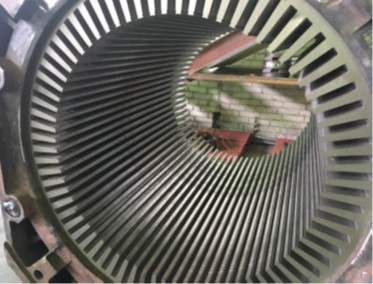

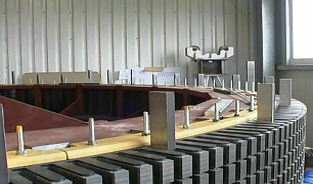

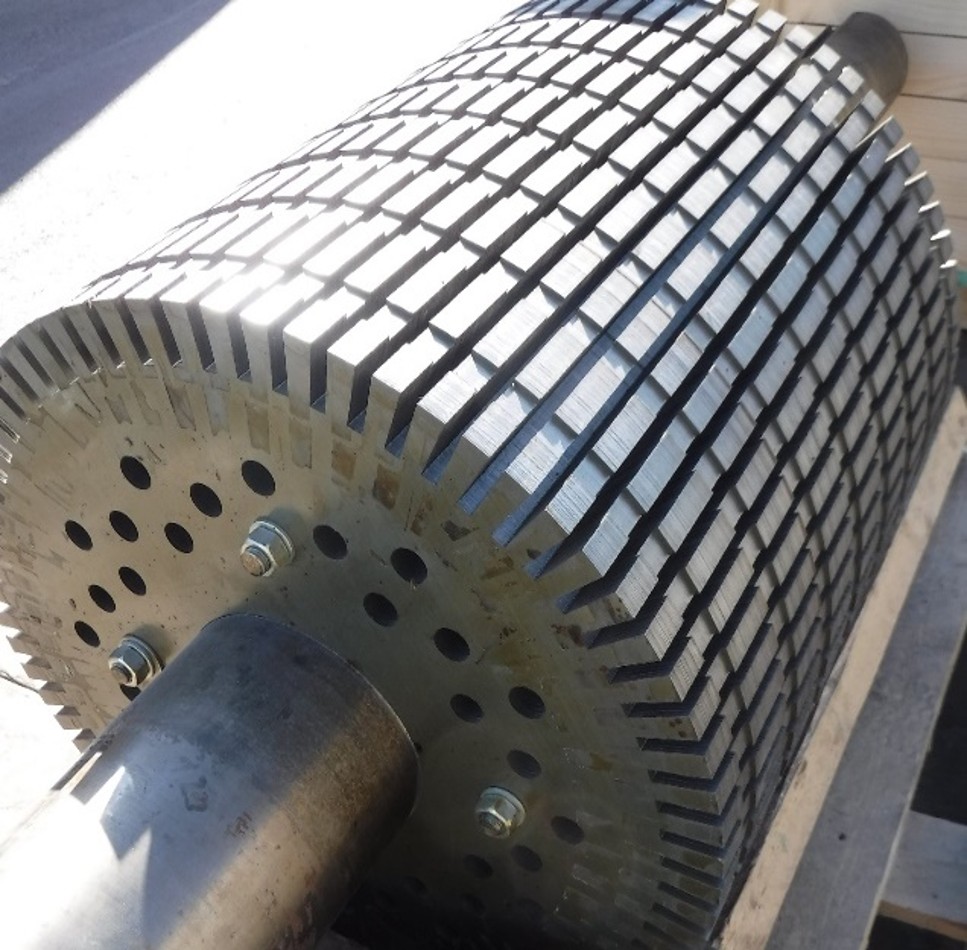

Если по результатам дефектации, пакет активного железа признается непригодным к дальнейшей эксплуатации, проводятся работы по полной замене поврежденного пакета активного железа на новый, изготовленный специально для данного двигателя

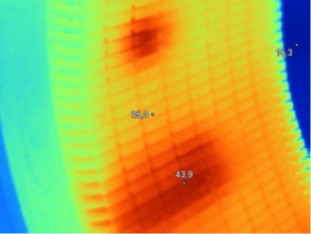

- Замыкание пластин приводит к нагреву статора и обмоток
- Значительное разрушение активного железа исключает дальнейшую эксплуатацию
2. «Новая Жизнь» электрических машин

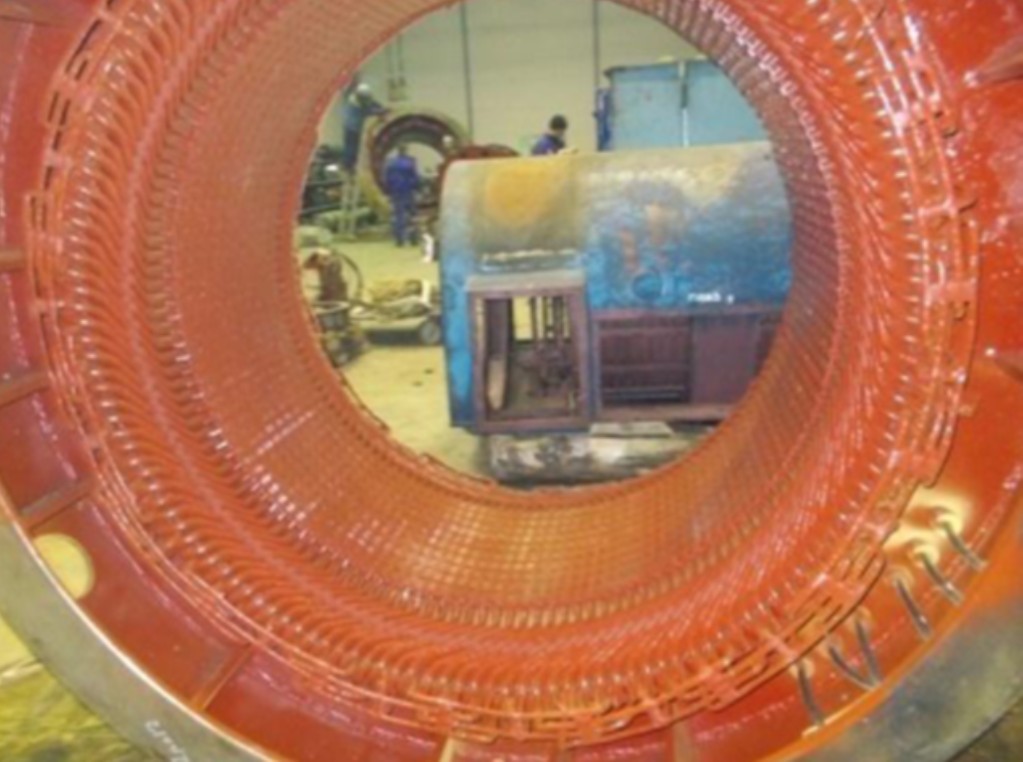

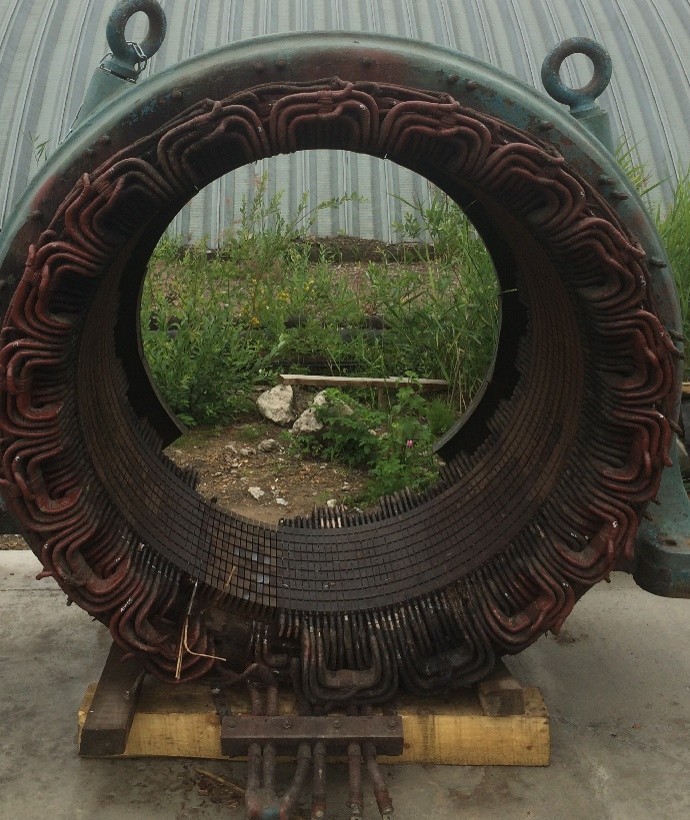

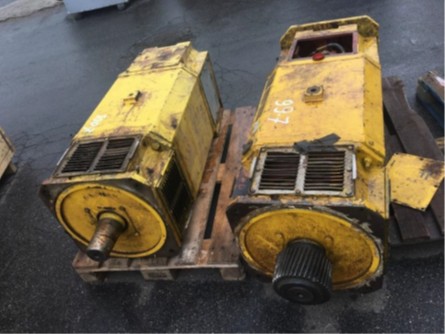

БЫЛО

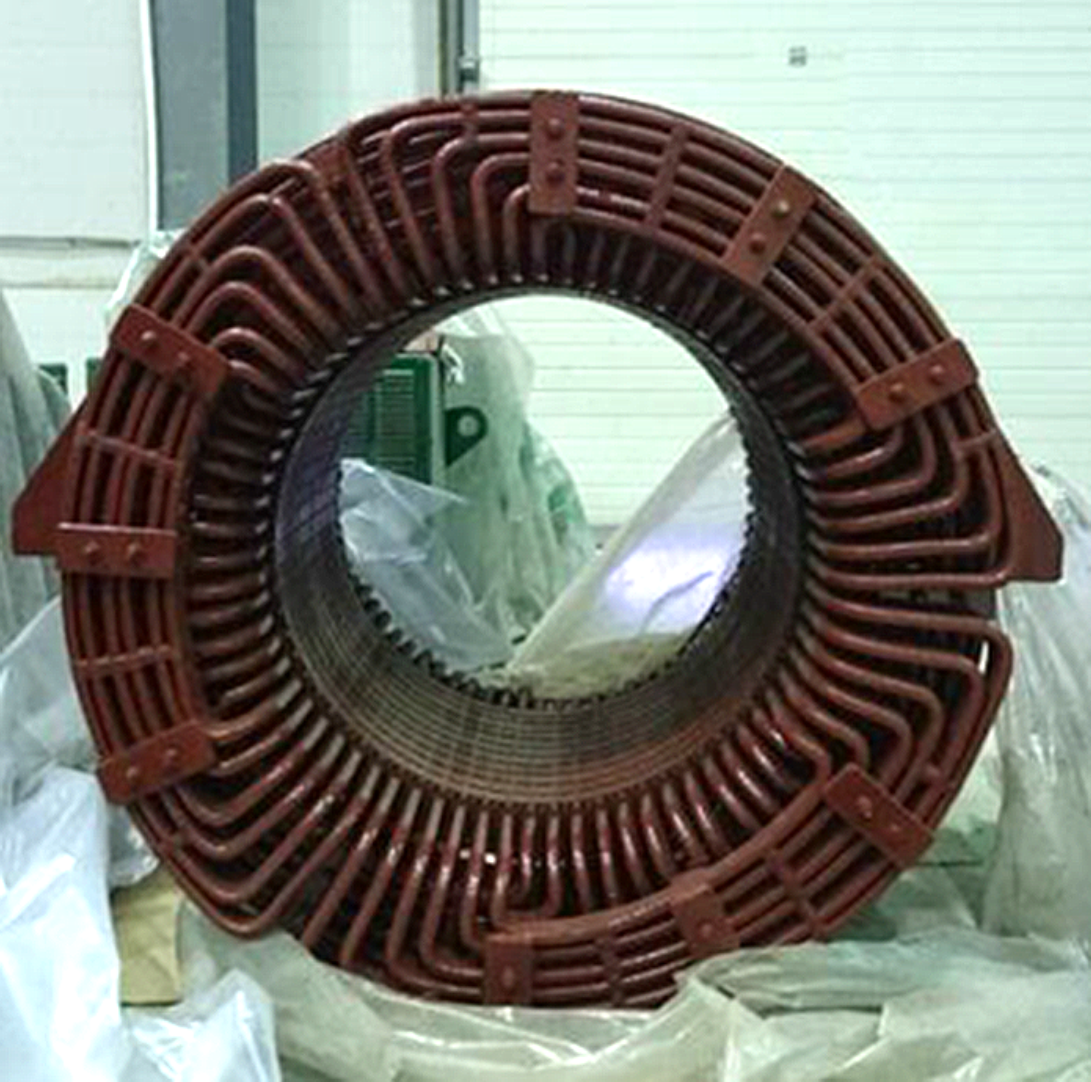

СТАЛО
Сможем дать вторую жизнь любому электродвигателю!
- Выход электрической машины из строя это ещё не конец!
- Хотя, на первый взгляд кажется, что ремонт невозможен….
- Мы предлагаем «Новую жизнь»!
В процессе ремонта электрической машины происходит полная замена изношенных частей на новые
Выгода до 50%
.
3. «Новая Жизнь» электрических машин
Результат ремонта электродвигателей по программе «Новая Жизнь» — это:
Современный двигатель в родном корпусе с гарантированным ресурсом работы!
Благодаря использованию качественных материалов и уникального оборудования
Снижение потерь
Улучшение характеристик
Повышение надежности
Увеличение ресурса
Новый двигатель или «Новая Жизнь»?
Программа «Новая Жизнь» существенно выгоднее, чем приобретение нового электродвигателя
Программа «Новая Жизнь»
-
Модернизация электрической машины с улучшением технических характеристик
-
Сохранение корпуса и фундаментов
-
Ввод в эксплуатацию электродвигателей, ранее признанных неремонтопригодными
-
Расширенная гарантия на выполненные работы
-
Выгода до 50% (по сравнению с новым двигателем)
-
2 года гарантии
Покупка нового электродвигателя
-
Изменение конструкции фундаментов и сопряжения валов
-
Длительный срок ожидания поставки
-
Замена вышедшего из строя двигателя на альтернативный
-
Простой оборудования и падение прибыли (ожидание поставки, монтаж, пуско-наладка)
-
Высокая стоимость нового агрегата
-
Маленький срок гарантии - 1 год
Ноу-хау

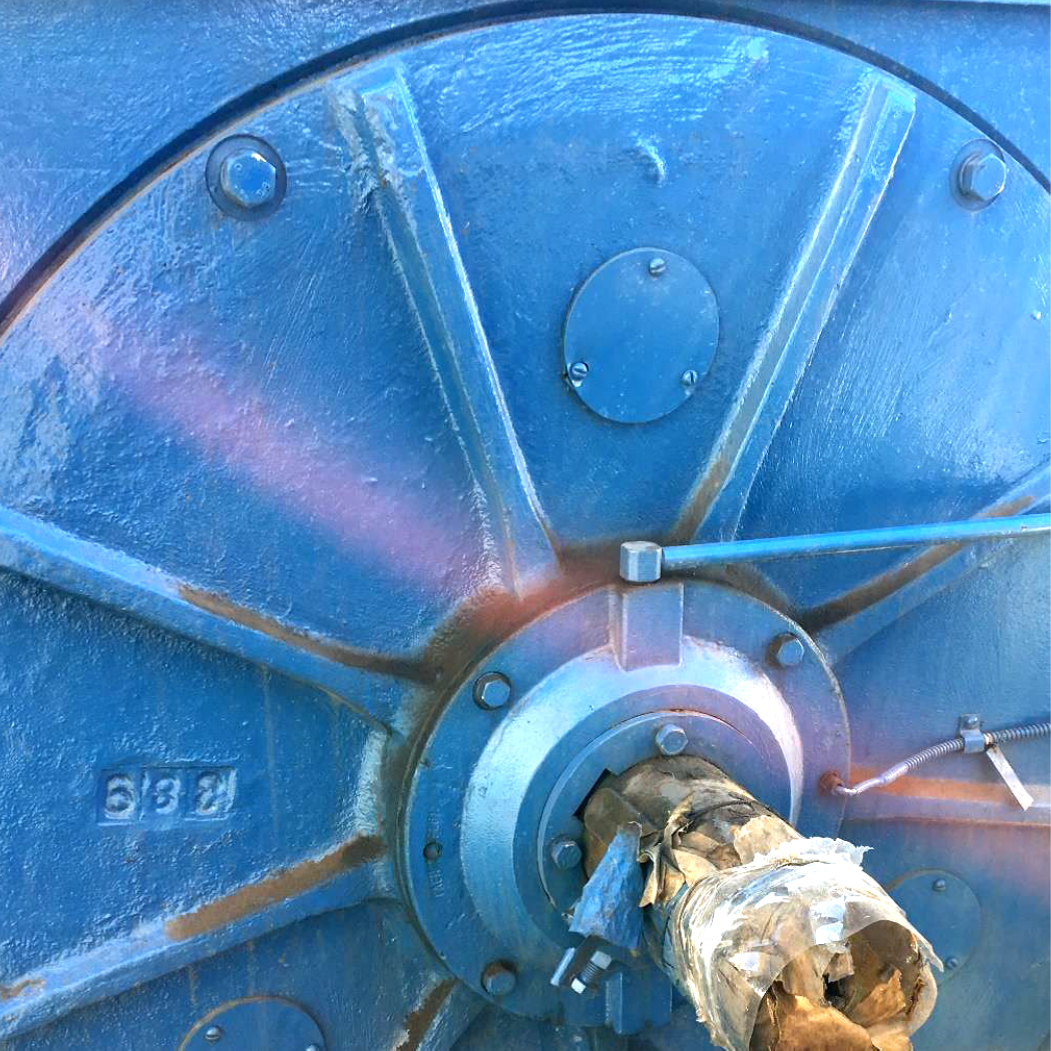

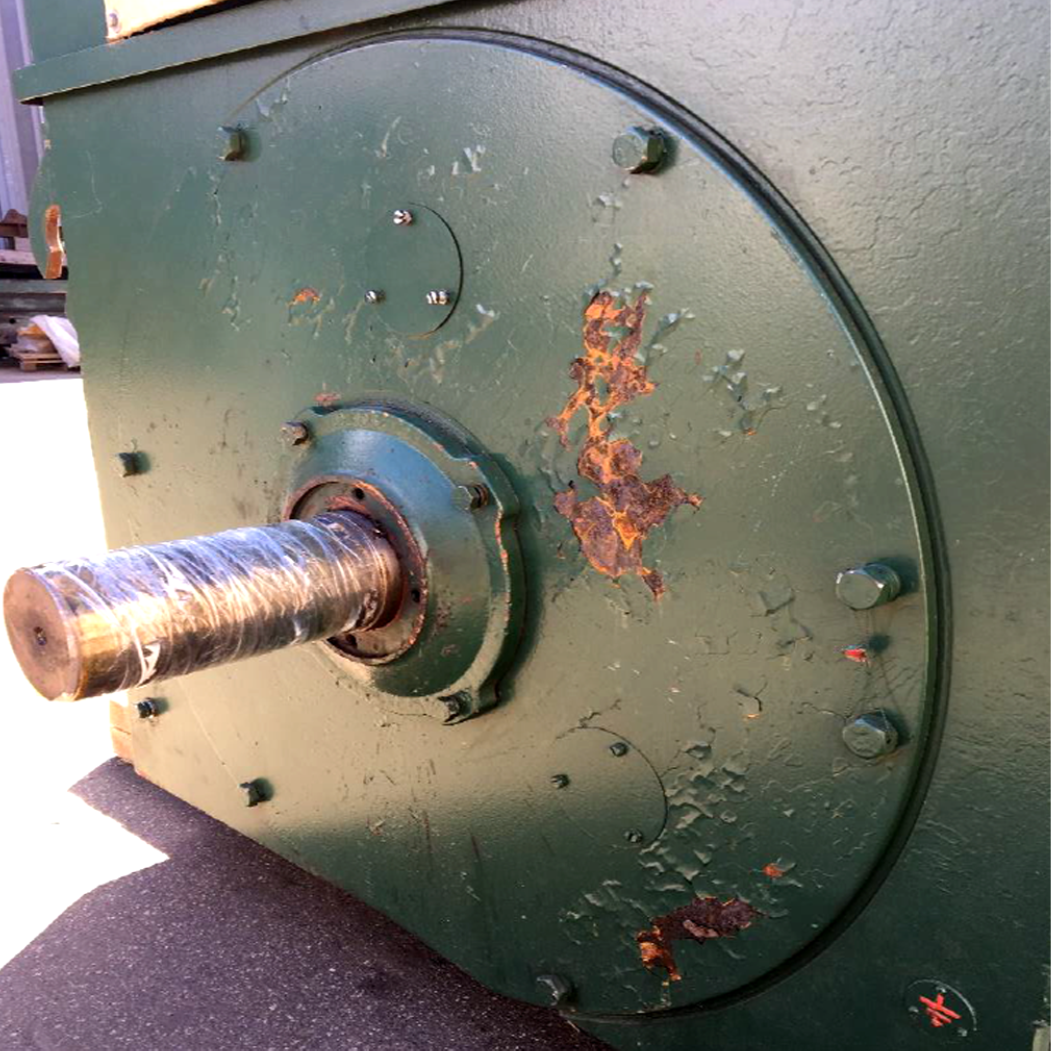

Ребра жёсткости
«Новая Жизнь»

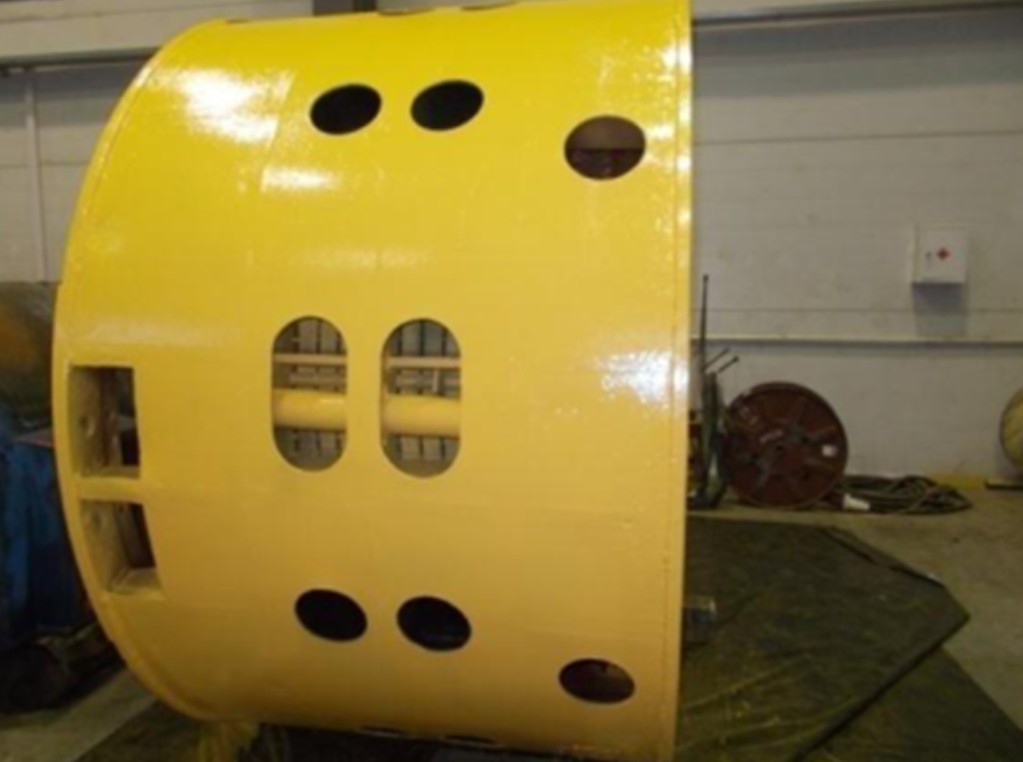

Повышение надежности подшипникового щита за счет инсталляции рёбер жёсткости
Новый двигатель
Не обеспечивается жесткость щита из-за отсутствия рёбер жесткости

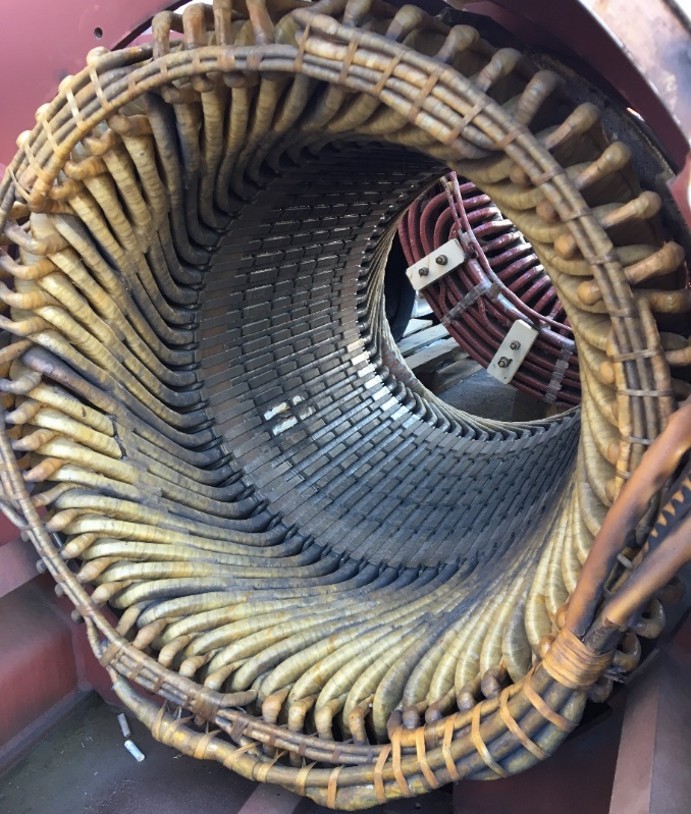

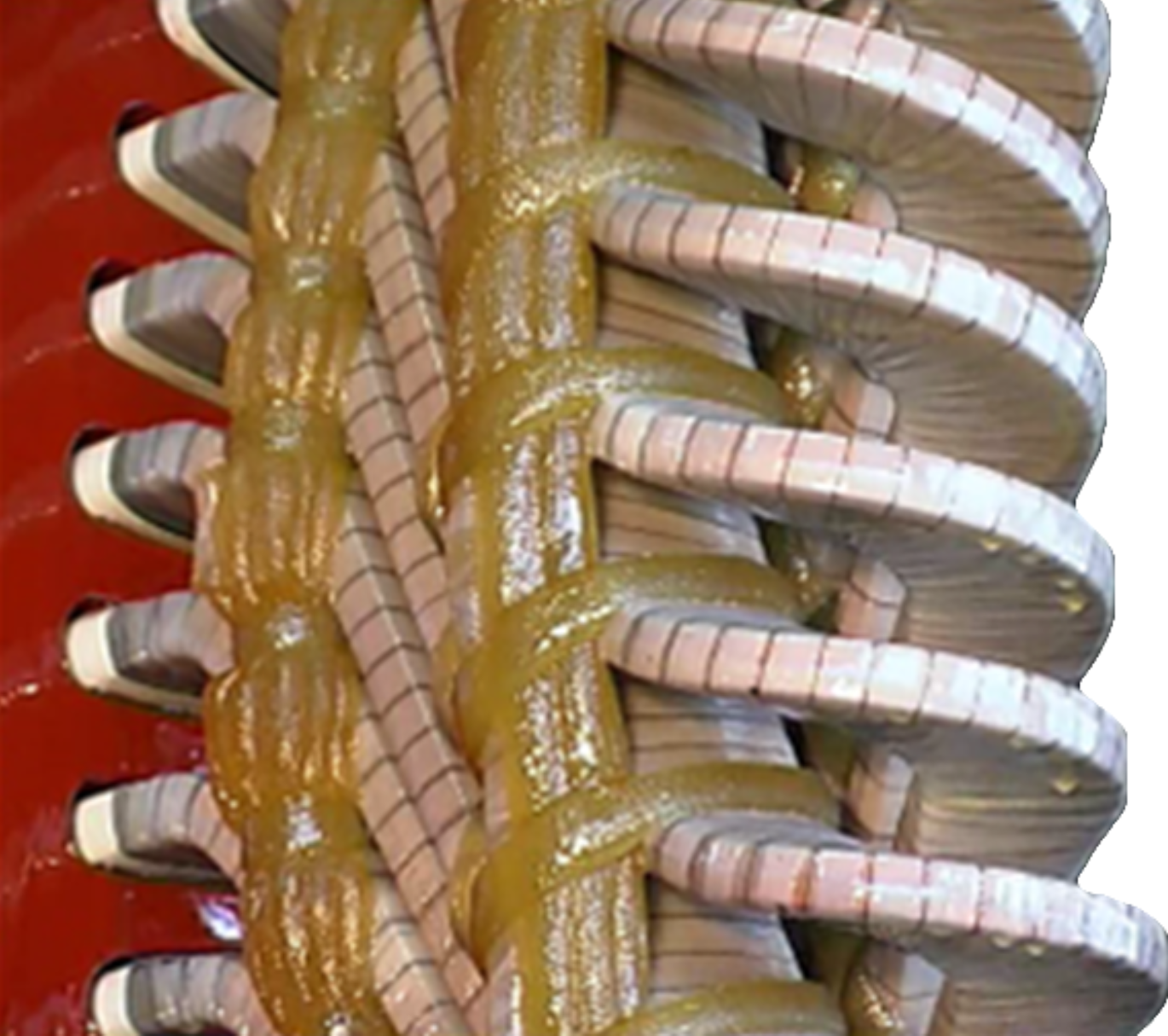

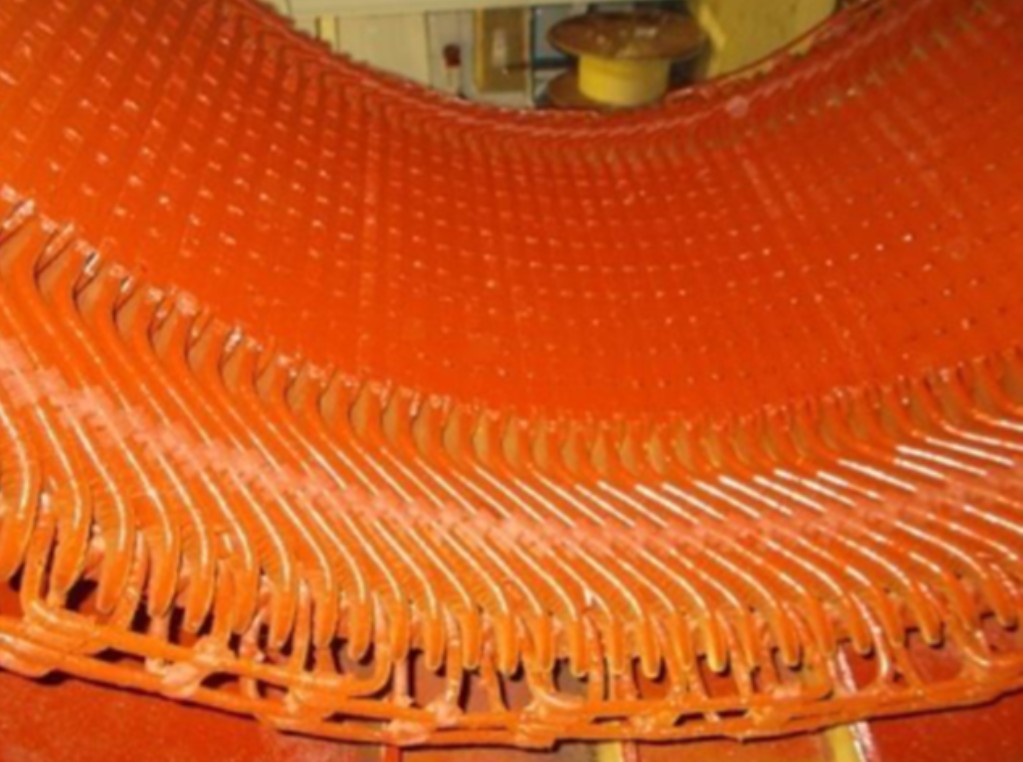

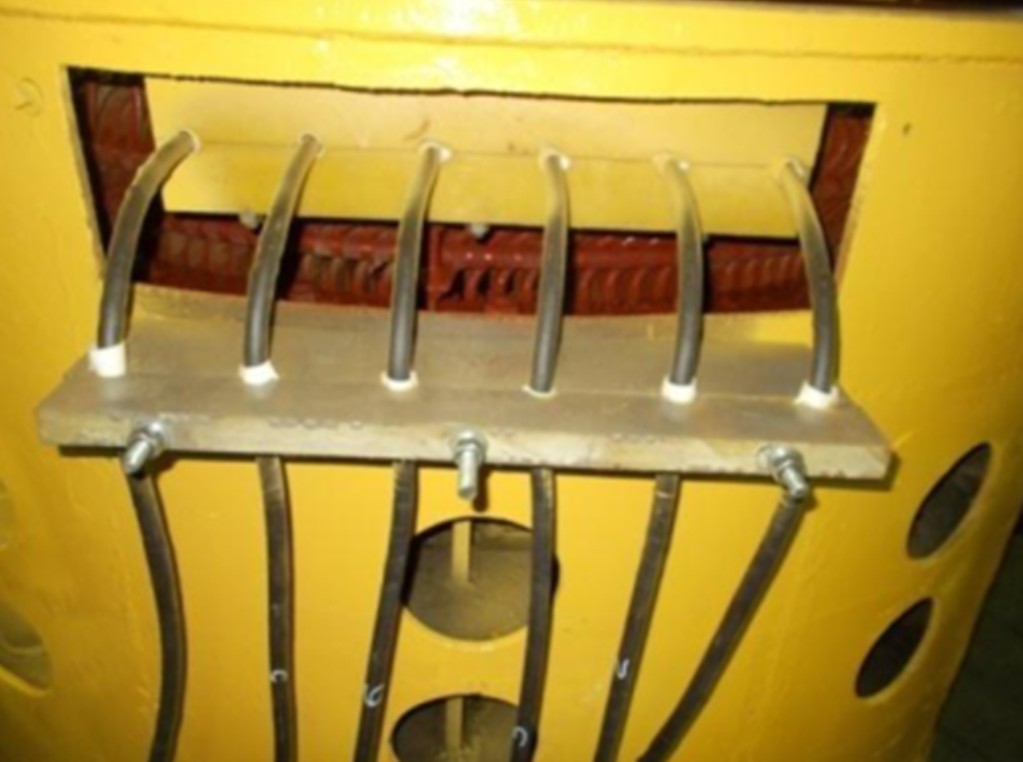

Усиление лобовых частей
«Новая Жизнь»
Использование кордного шнура. Дополнительные крепления лобовых частей.
Новый двигатель
Электродвигатель с обычным креплением

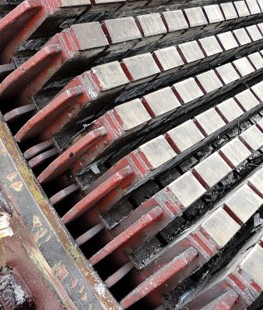

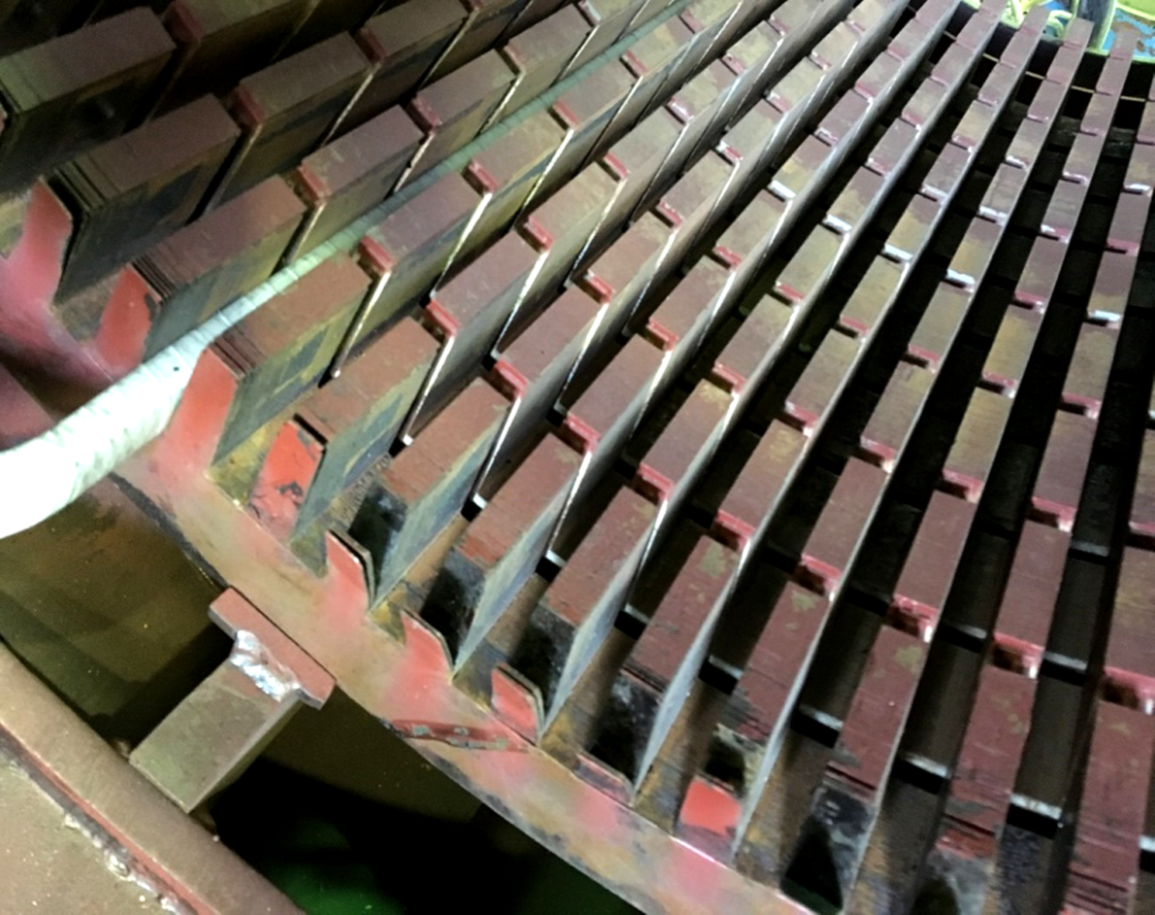

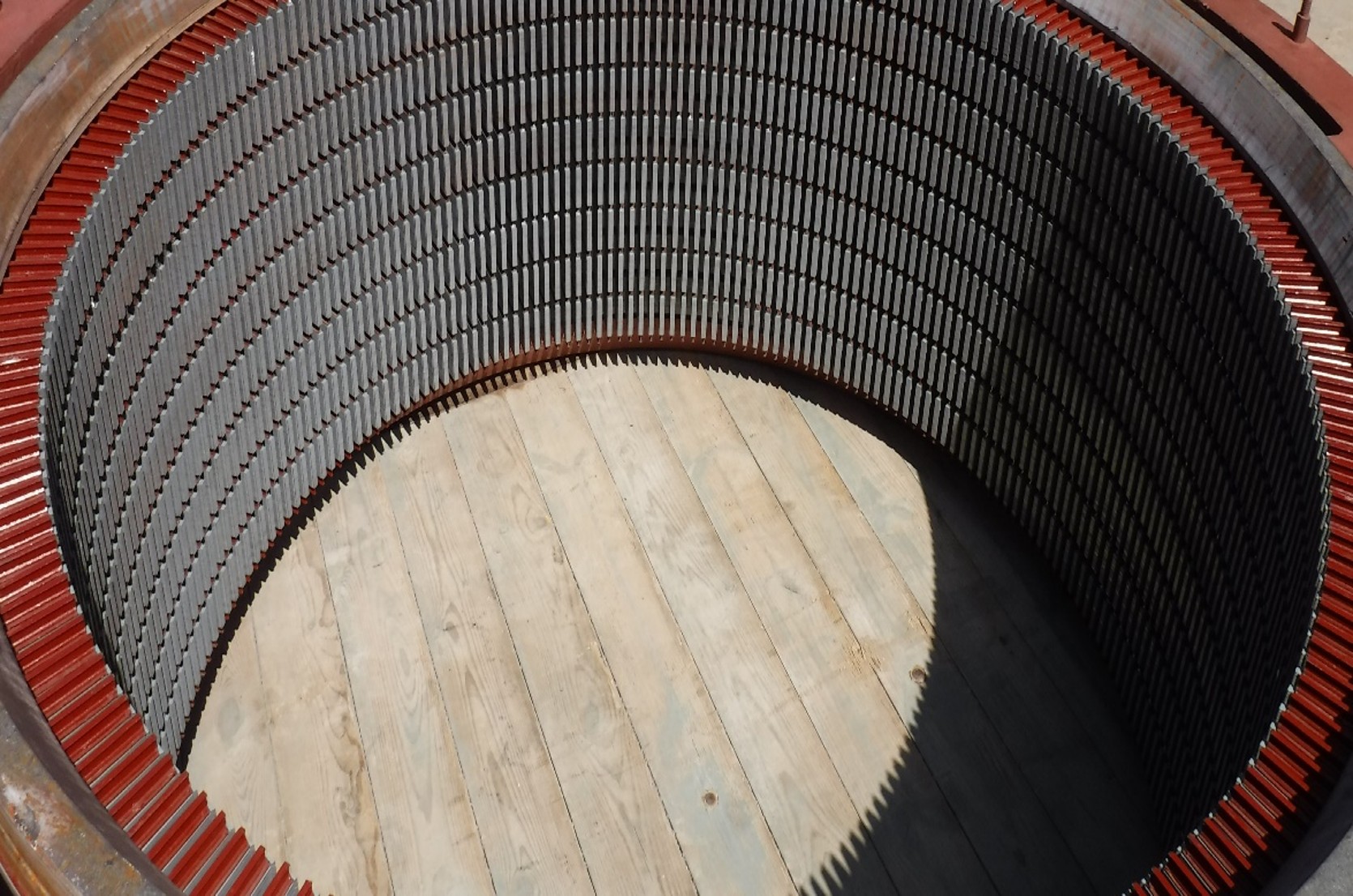

Усиление мест крепления активного железа
«Новая Жизнь»

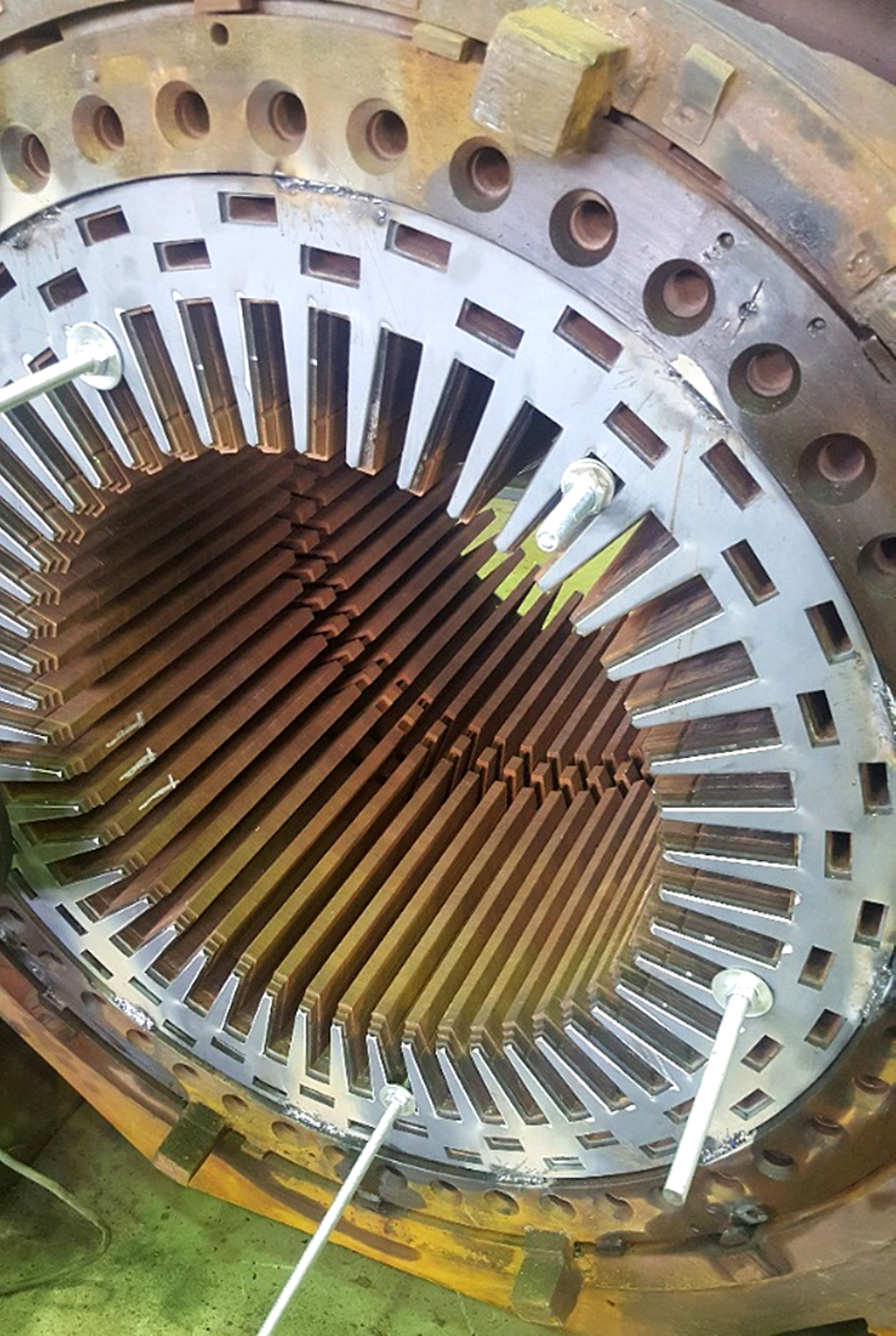

«Нажимные пальцы» удерживают активное железо
В двигателях до 2002 года
«Нажимные пальцы» удерживают активное железо
Новый двигатель
«Нажимные пальцы» отсутствуют

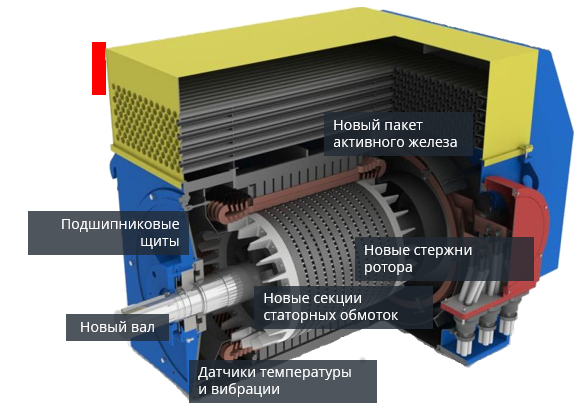

Модернизация электродвигателей любых типов
по программе «Новая Жизнь»
- Восстановление подшипниковых щитов
- Замена поврежденного вала на новый

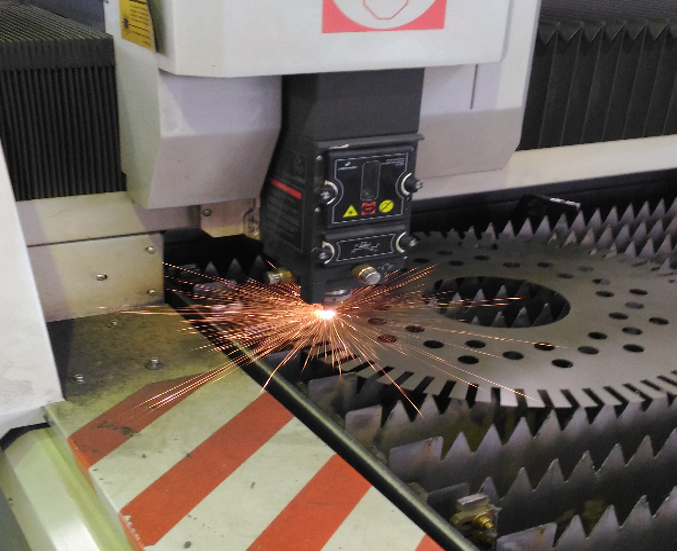

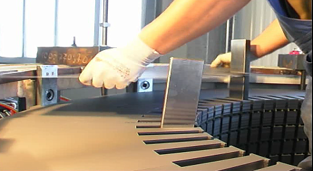

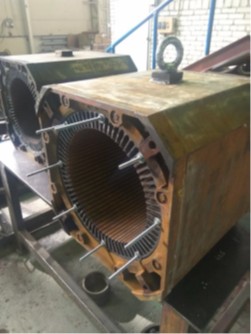

- Замена пакета активного железа

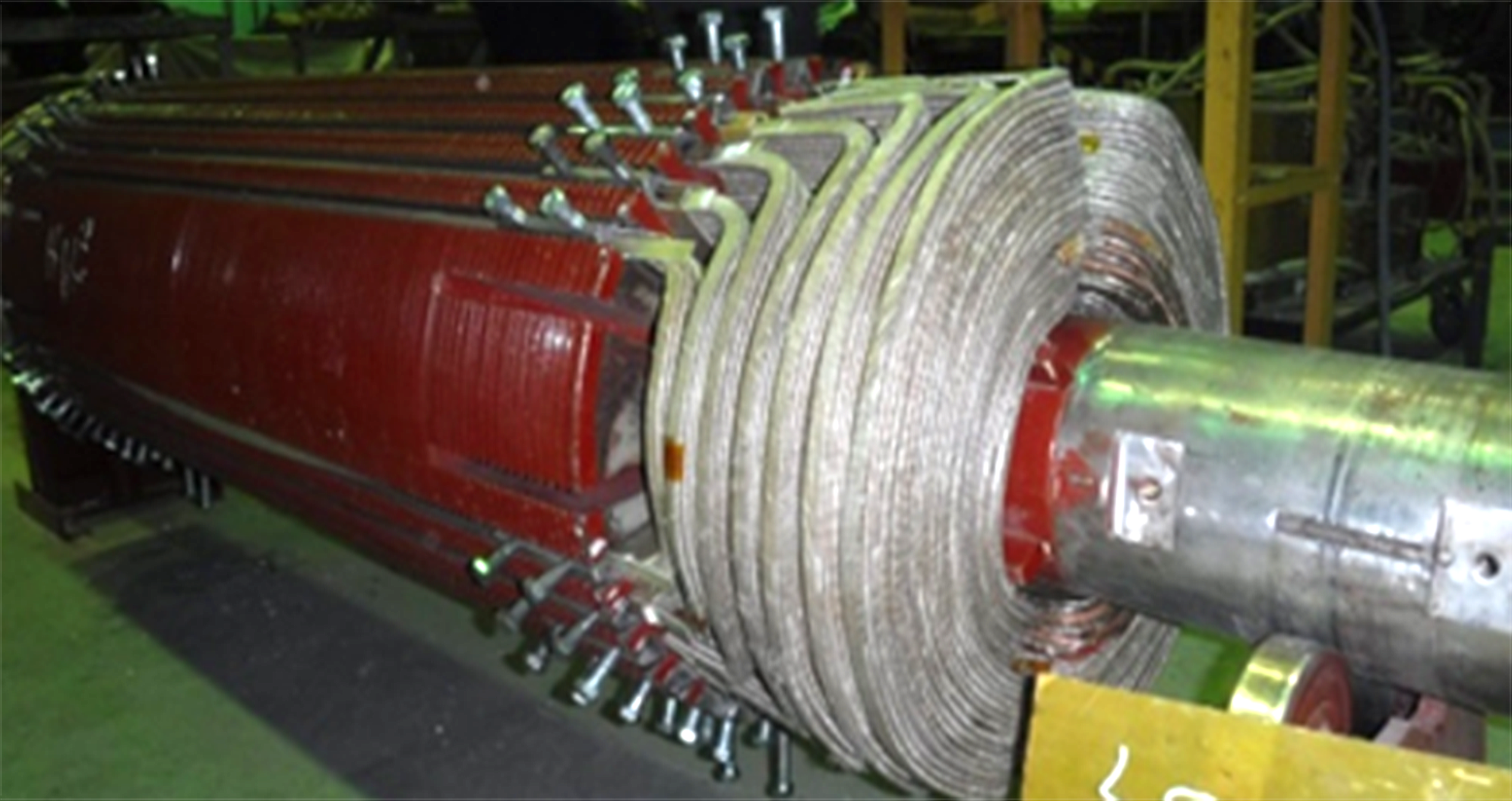

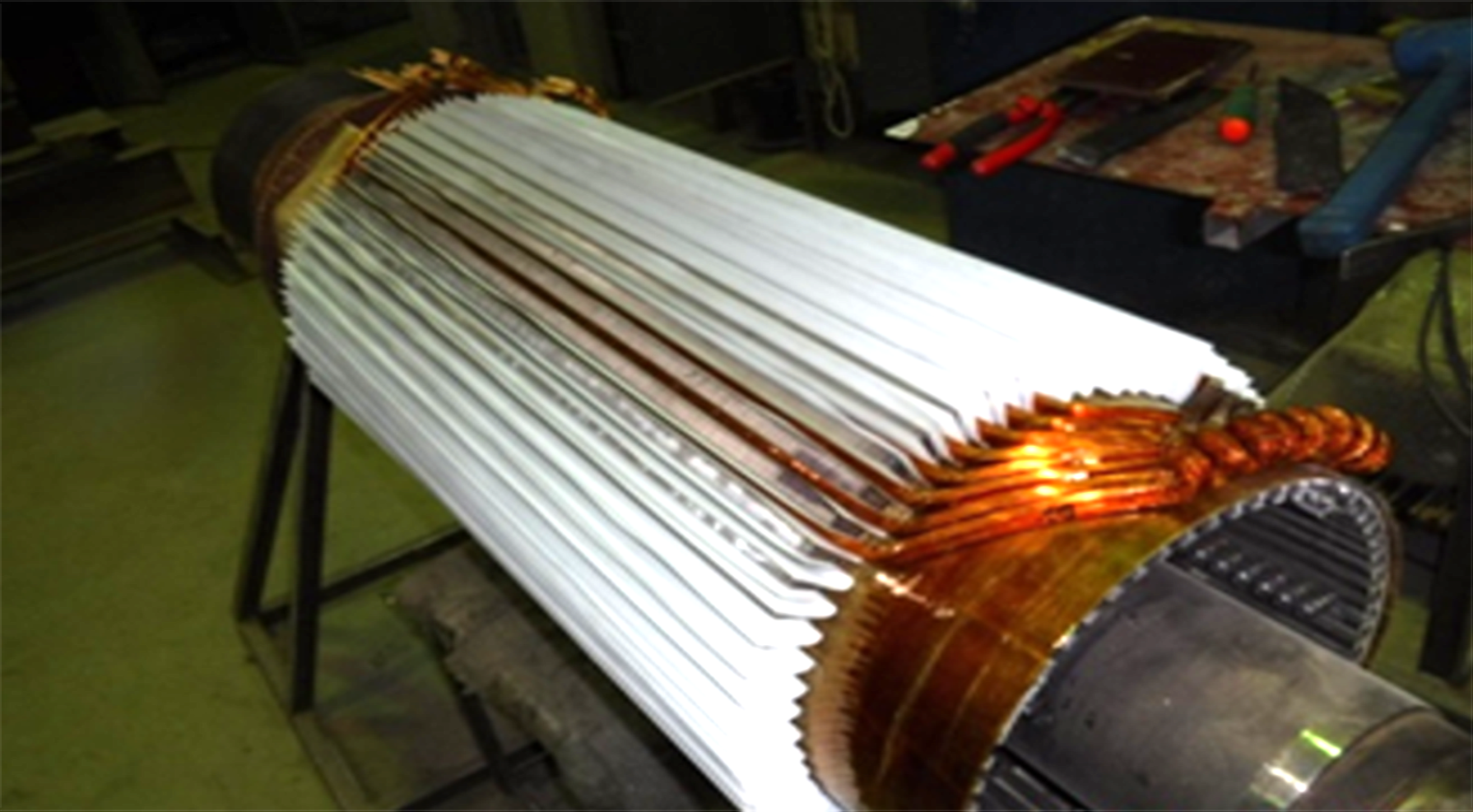

- Замена стержней ротора
- Замена секций статорных обмоток
- Установка датчиков температуры и вибрации
Возможна установка системы мониторинга (Wi-Fi / 4G)
Компании и их электродвигатели успешно реализовавшие
программу «Новая Жизнь»
Ремонт по программе «Новая Жизнь» выполняется за меньший срок, чем срок поставки нового двигателя.
При этом, стоимость ремонта не превышает 50% стоимости нового электродвигателя.
Кольская ГМК
АВВ 800 кВт
3000 об/мин
WEG 355 кВт
1500 об/мин
Белозерный ГПК Нижневартовский ГПК
TIKE TABL-RCCPXY 5750 кВт
1500 об/мин
СТДП-6300 6300 кВт
3000 об/мин
Череповецкий
металлургический комбинат
EVIG 2АО630J4 1450 кВт
1374 об/мин
Братский ЛПК
СДСЗ 17-39-20 1250 кВт 300 об/мин

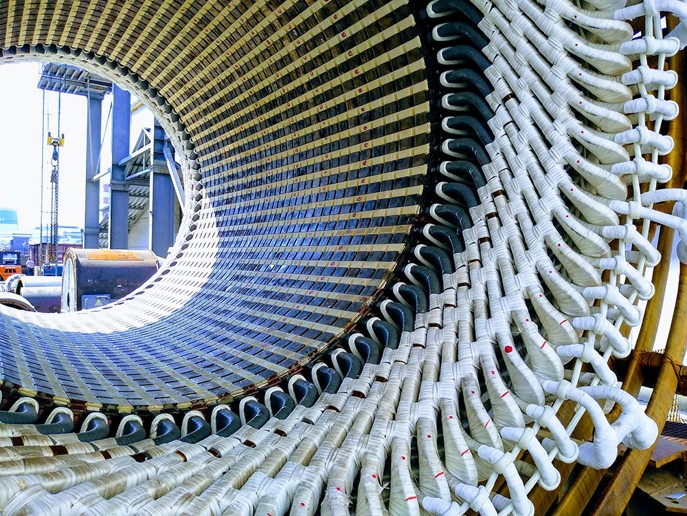

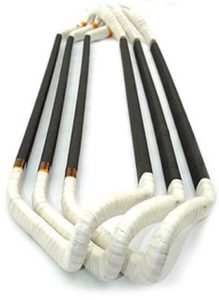

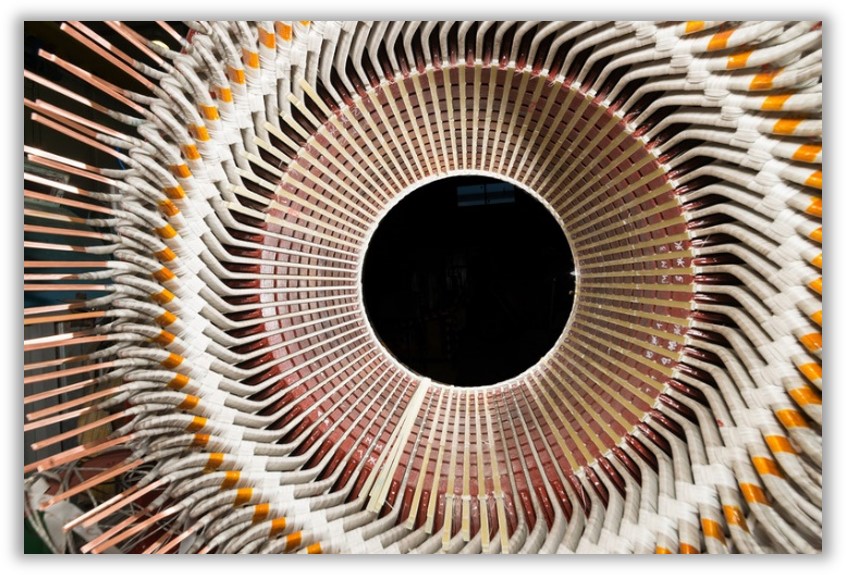

Производство секций статора

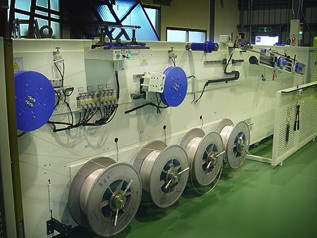

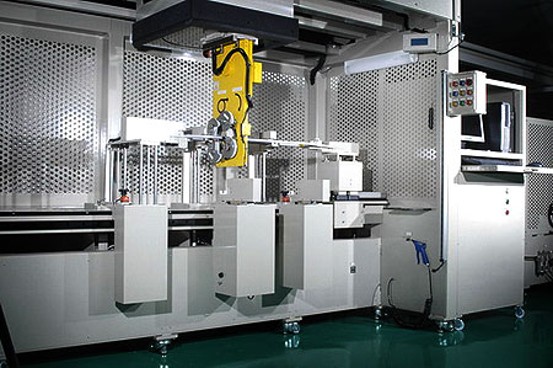

Современная автоматизированная линия по изготовлению новых секций статорных обмоток
- Более 100 000 катушек завод выпускает ежегодно
- Производство секций статора для электрических машин Российского и иностранного производства
- Материалы последнего поколения

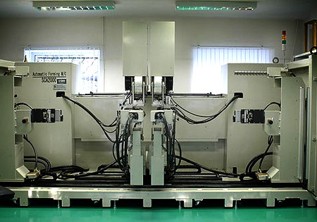

- Автоматизированная линия производства секций «Flat-Coil»
- Отлаженные техпроцессы
Изготовления секций

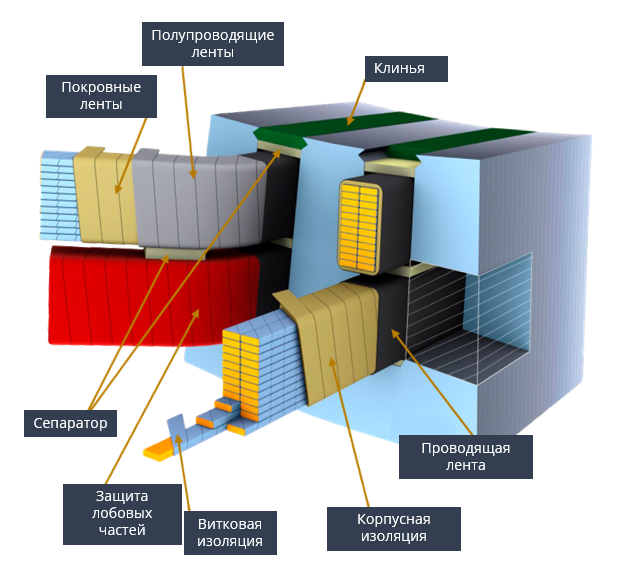

Изготовление секций на автоматизированной линии «Flat-Coil» c системой изоляции Resin Rich (пропитанные ленты) или VPI (сухие ленты) класса нагревостойкости F, H, C.
Применение обмоточного провода и изоляционных лент последнего поколения позволяет значительно повысить электрические и механические характеристики системы изоляции катушек.
Используемое оборудование

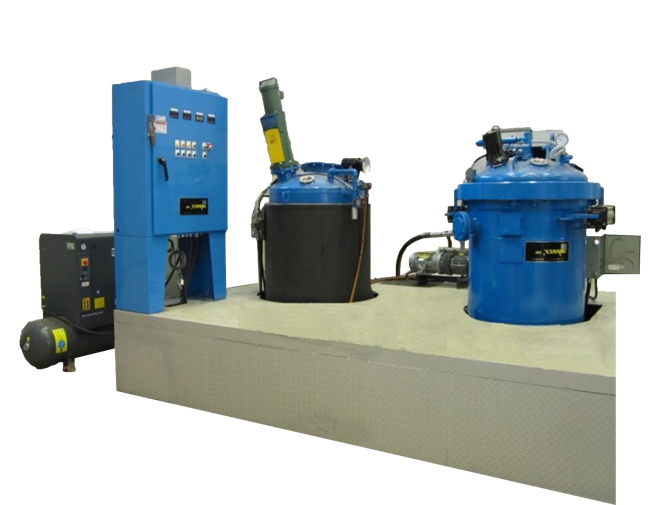

Вакуумно-нагнетательная пропитка (VPI)
«Новая Жизнь» обеспечивает надежную защиту
от масла и воды!
При использовании вакуумно-нагнетательной пропитки обеспечивается лучшая маслостойкость, водостойкость, а также теплопроводность и высокая электрическая прочность.
Повышается стойкость к другим видам агрессивных воздействий.
Статоры и роторы, прошедшие вакуумно-нагнетательную пропитку, обладают высокой механической прочностью, вибростойкостью, а так же стойкостью к ударным нагрузкам.
Комбинация вакуума и давления обеспечивает максимально глубокое проникновение компаунда в изоляцию обмотки, закрывая все воздушные поры между проводниками катушки и в корпусной изоляции, что повышает жесткость катушек и снижает значения тангенса угла диэлектрических потерь изоляции.
Сварка

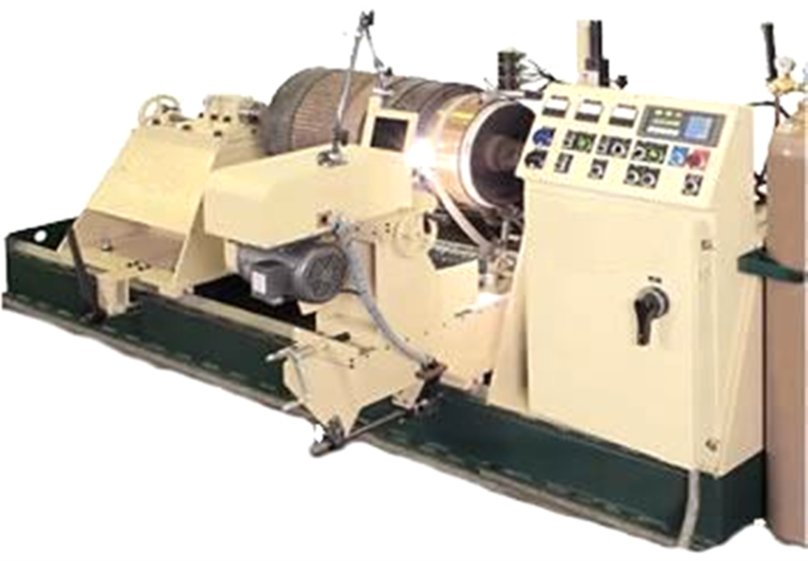

Автомат для сварки соединения петушков коллектора
с выводами якорных катушек
Контроль качества сварки соединения петушков коллектора с выводами якорных катушек

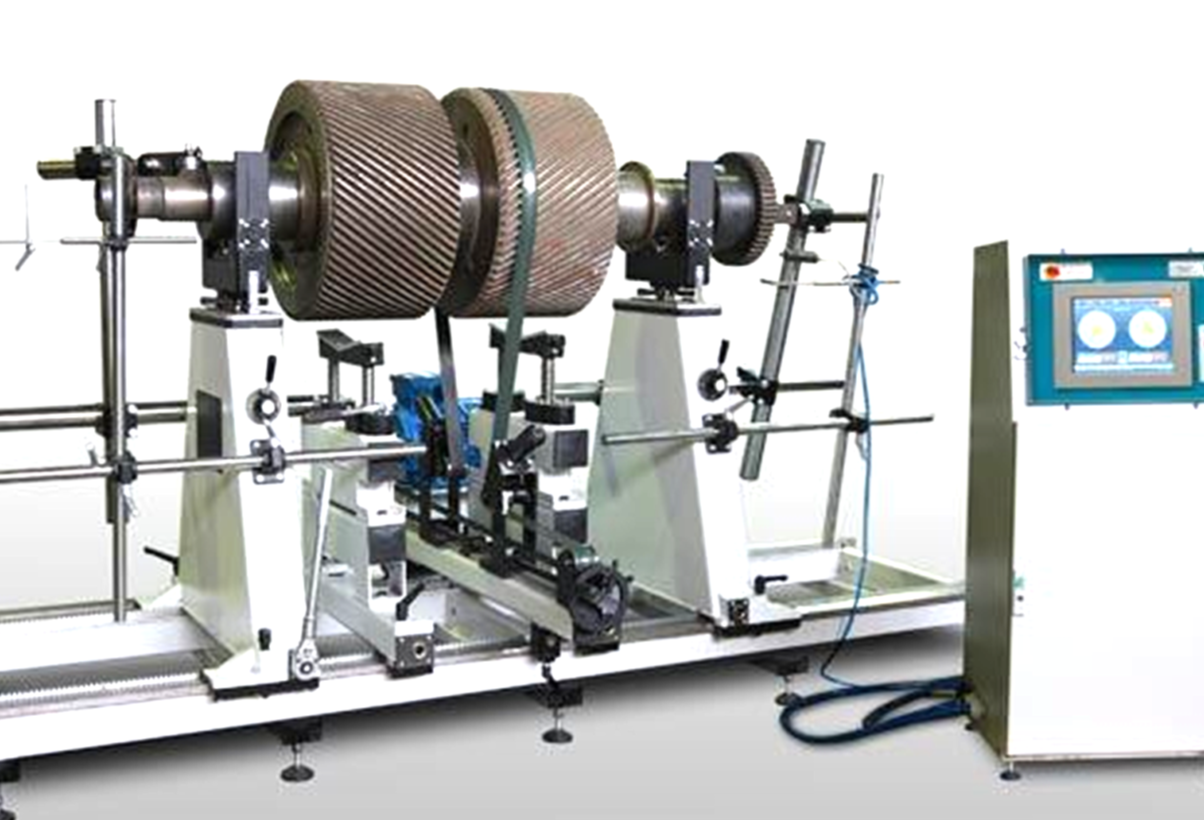

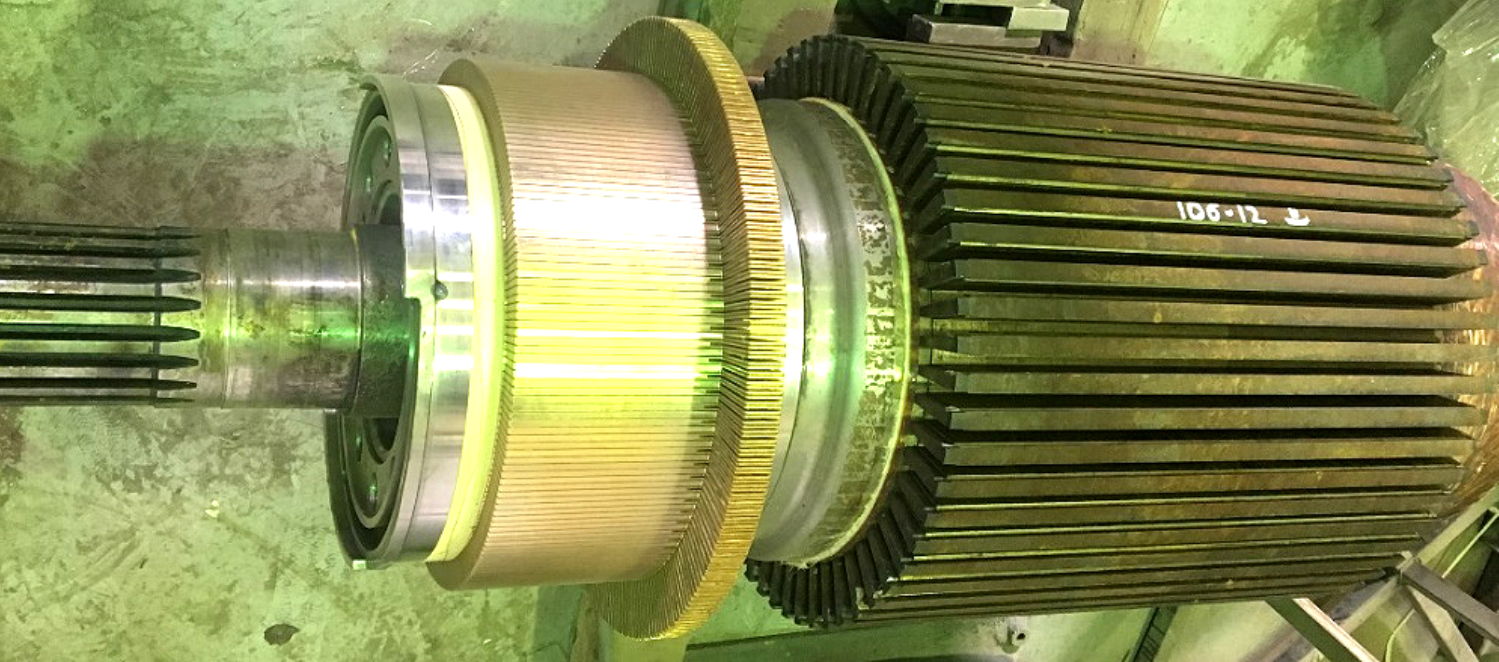

Балансировка
Динамическая высокоточная балансировка

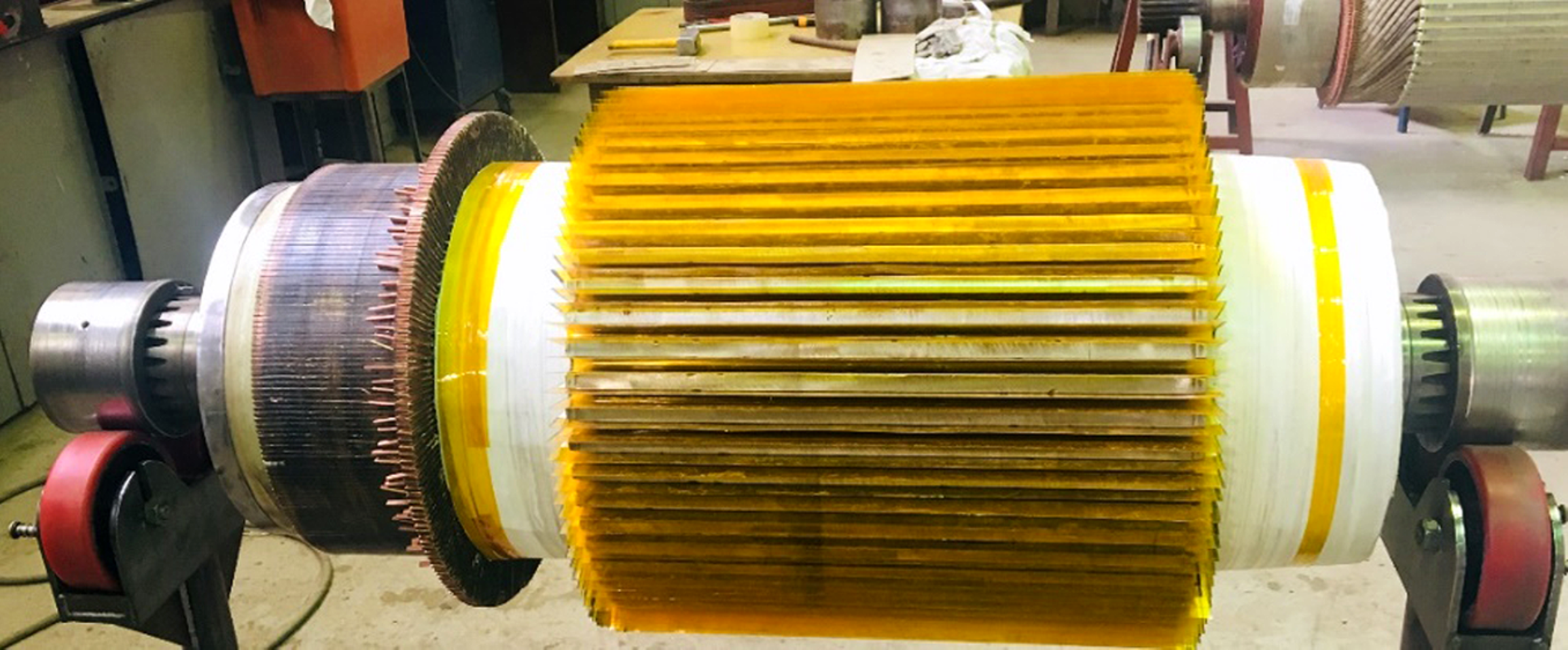

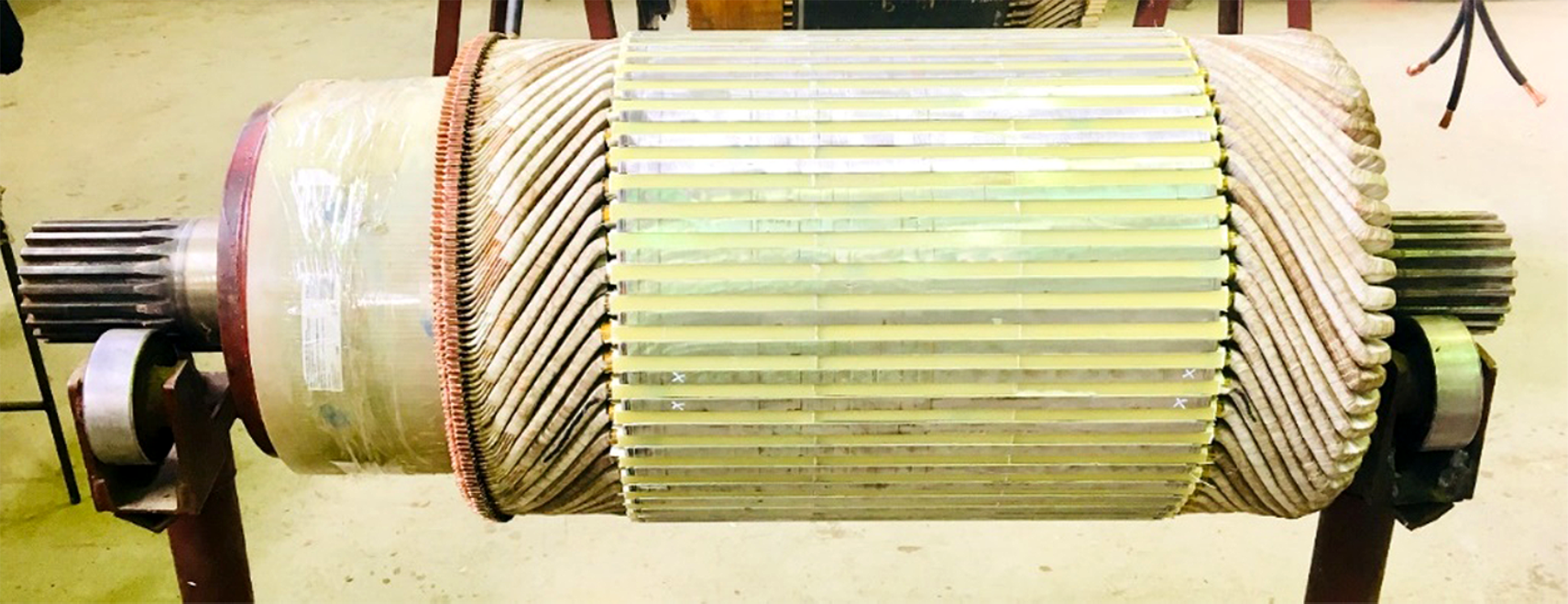

Обмотка якоря вместе с коллектором проверяется перед пропиткой или в рамках технологического процесса по следующему чек-листу:
- Сравнение активного сопротивления обмотки (импульсный мультитестер Schieich МТС2-15)

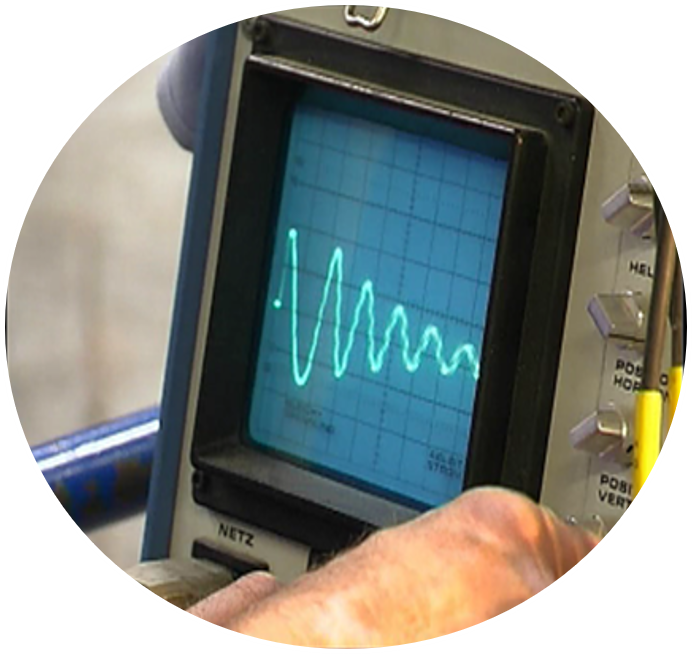

- Проверка (сравнение) кривых затухания импульса
- Измерение падений напряжений на смежных ламелях при пропускании постоянного тока
- Прогрузка постоянным током (50 – 100 % от номинального значения) сварных соединений обмотки к коллектору с тепловизионным контролем (источник постоянного тока 1000А, тепловизоры Fluke Ti-400, Ti-25)

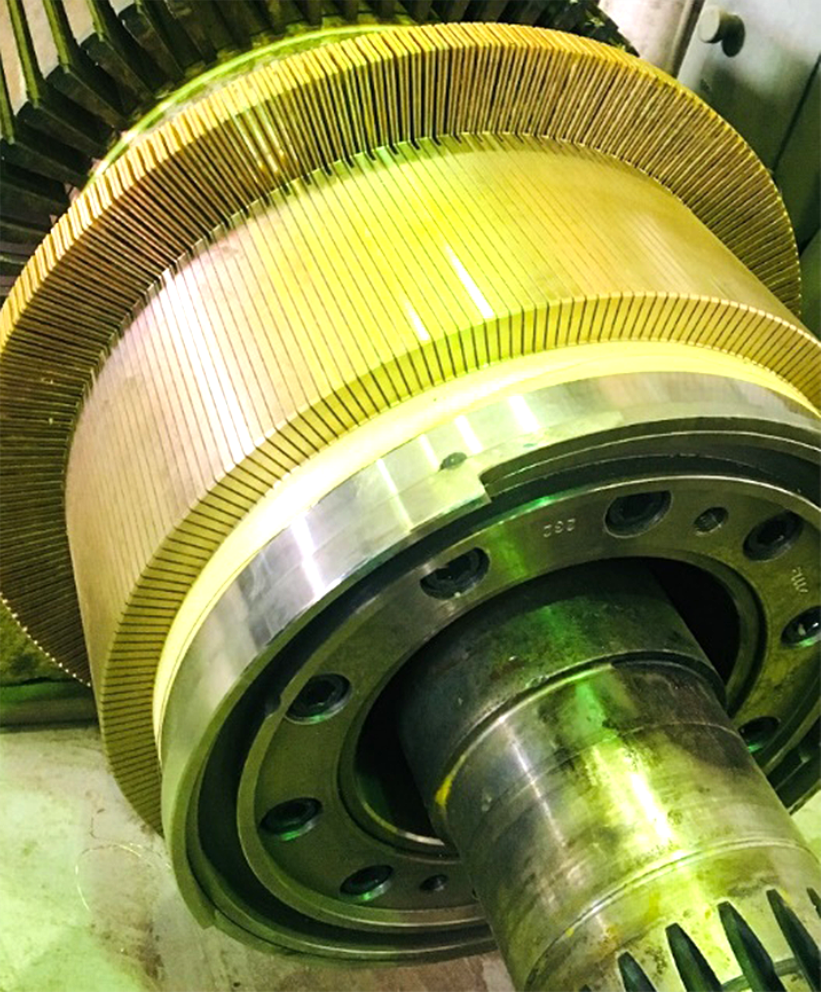

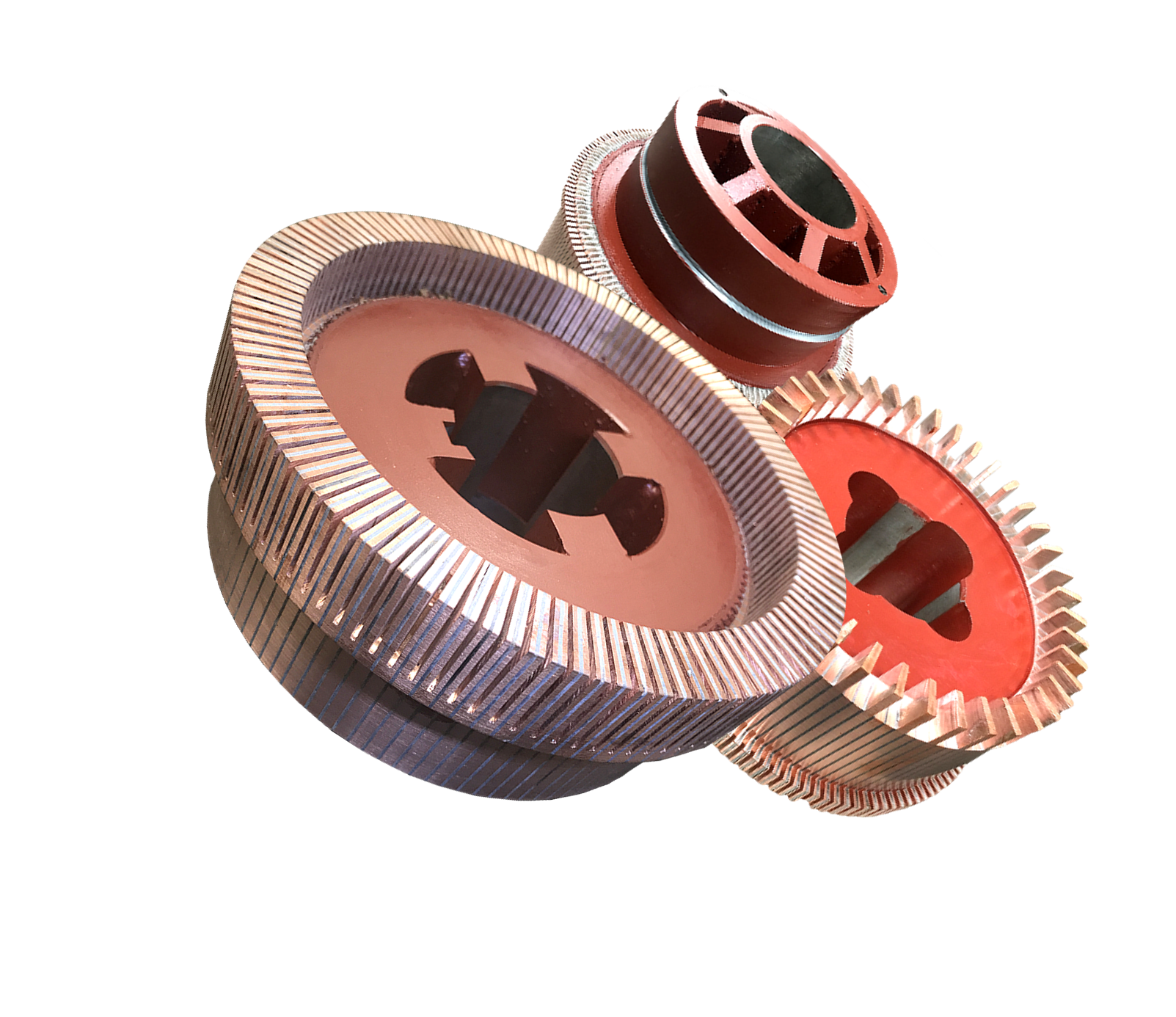

Линия производства коллекторов

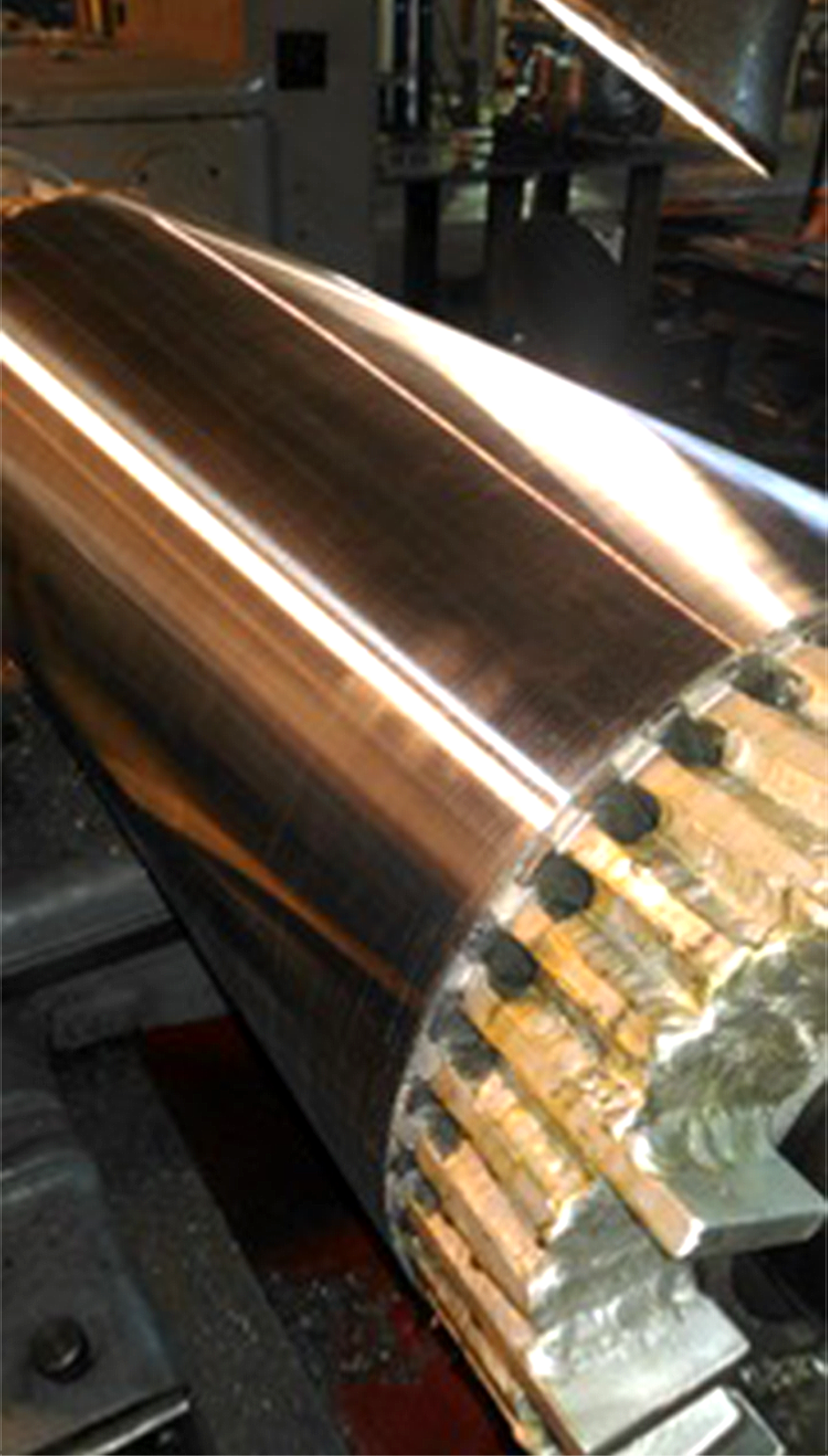

Изготовление коллекторов любой геометрии диметром от 100 до 4500 мм.
Мы изготовим и произведем замену коллектора любой геометрии, включая конструкции с выносными петушками
Испытания каждого коллектора проводятся в соответствии с международными стандартами и под напряжением не менее 5000 В.
При производстве коллекторов, для снижения электропроводности и повышения его прочности, а так же ресурса рабочих частей пластин, используются сплавы меди (Cu) с добавками (до 0,1%) серебра (Ag) или кадмия (Cd).
- Ресурс на 40% выше
- Стойкость к тепловому воздействию
- Усиленная вентиляция
Контроль качества
Применение методов неразрушающего контроля

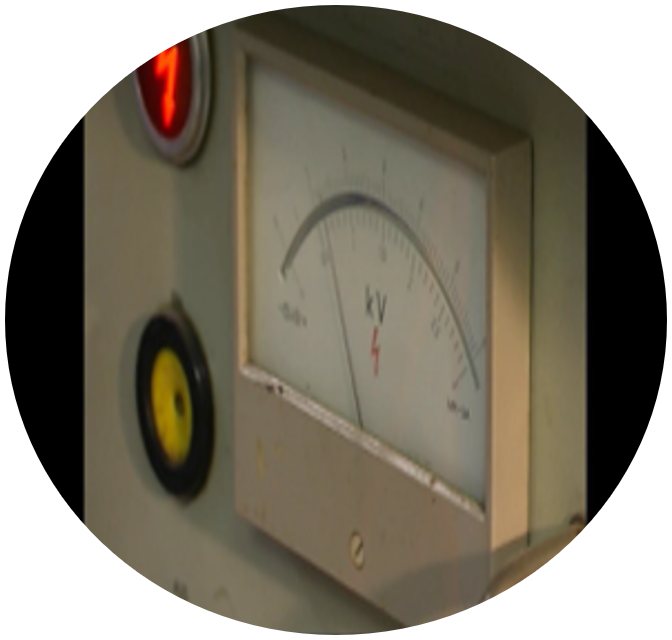

Высоковольтные испытания в сертифицированной лаборатории с оформлением протокола и технического отчета
Соблюдение высоких стандартов механообработки при изготовлении и восстановлении деталей
Примеры
Галерея: Было / Стало
Эксклюзивные решения
Почему именно мы?
- Исключение аварийных ситуаций
- Увеличение сроков ходимости электродвигателей после ремонта
- Сокращение срока ремонта электрооборудования
В любых аварийных ситуациях - обеспечим существенное сокращение сроков возобновления работ!
Поддержка клиента 24/7
Обучение персонала заказчика. Кроме поддержки и
оперативной помощи в решении сложных ситуаций, «ЗКЭМ»
предлагает обучение вашего персонала качественной работе
с запасными частями. С нами просто.
Индивидуальный подход основанный на предвосхищении ожиданий клиента, отлаженные бизнеспроцессы позволяют нам выполнять поставленную задачу в минимальные сроки.
Покупка новых двигателей? Нет!
Да, все верно!
Мы предлагаем отказаться от покупки новых
электродвигателей. Вместо этого сохранить любой
электродвигатель, в каком бы плохом состоянии он не был!
Модернизация? Да!
ЭКСКЛЮЗИВНОЕ РЕШЕНИЕ

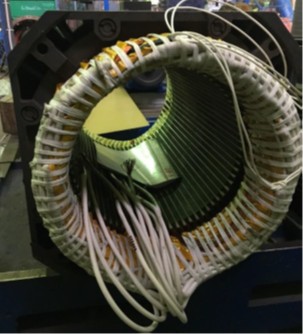

- Быстрый переход с устаревшей всыпной обмотки на
современную секционную, для особо ответственных
электрических машин. - После модернизации, вы получите ремонтопригодный
двигатель обладающий увеличенным ресурсом и
учитывающий все особенности эксплуатации в вашей
отрасли и, даже, на конкретном объекте.
Мы предлагаем:
2 года гарантии
.
- Выезд технического специалиста в течение 24 часов
- Любое ТКП в течении 3-х часов
- Оптимальная логистика
- Соблюдение сроков поставки
- Строгий контроль всех этапов изготовления
- Расчет ресурса продукции
- 100% следование технологии производства
- Методы неразрушающего контроля
- Поставка продукции без повреждений
- Инструкции по монтажу изделий
- Обучение и курсы повышения квалификации
Постпродажное обслуживание:
Увеличенная гарантия
при покупке «Сервисного пакета»
Спустя установленный срок эксплуатации, специалист «ЗКЭМ» проводит диагностику гарантийного оборудования, выполняет необходимое сервисное обслуживание, выдаёт заключение о качестве эксплуатации и продлевает гарантию.
Trade-in и система
дополнительных скидок
Дополнительная экономия за счет сдачи старых запасных частей в зачет
При выполнении различных условий можно получать существенные дополнительные скидки. И да, их можно и нужно складывать!
+ скидка до 30% по системе Трейд-Ин.
В зависимости от типа и состояния возвращаемого оборудования.
Считайте и экономьте самостоятельно!
- Предоплата 100%: скидка +2%
- Самовывоз: скидка +3%
- Размещение заказа за 6 месяцев до даты поставки: скидка +5%
- Наличие конструкторской документации для изготовления: скидка +5%*
- Утилизация старого оборудования: скидка +7%
* При первичном заказе ранеене изготовляемой продукции
Итоговая скидка может составить 52% от стоимости!
Мы гордимся:
Умением решать задачи по
модернизации электродвигателей.
- За последние годы спасли от утилизации несколько сотен электродвигателей и дали им «Новую жизнь».
- Возможностью изготовлением любой запасной части для любого импортного электродвигателя!
Нашей
высококвалифицированной
командой!
Специалисты смогут выявить все скрытые повреждения или дефекты, находящиеся в стадии развития и непосредственно влияющих на ресурс запасной части и не допустить попадания таких запасных частей клиенту.
